Роликовий конічний підшипник вирізняється з-поміж інших типів тим, що однаково впевнено тримає навантаження двох напрямків одночасно. Саме тому його ставлять у вузли, де на вал діють і поперечні, і осьові сили — від автомобільних маточин до важких промислових редукторів.
Конструкція здається простою, але помилки під час підбору й регулювання коштують дорого: неправильний зазор або невдала посадка скорочують ресурс у рази. Щоб цього уникнути, варто зрозуміти, як працює конічна геометрія та які параметри визначають придатність підшипника для конкретного механізму.
Особливості конічної конструкції

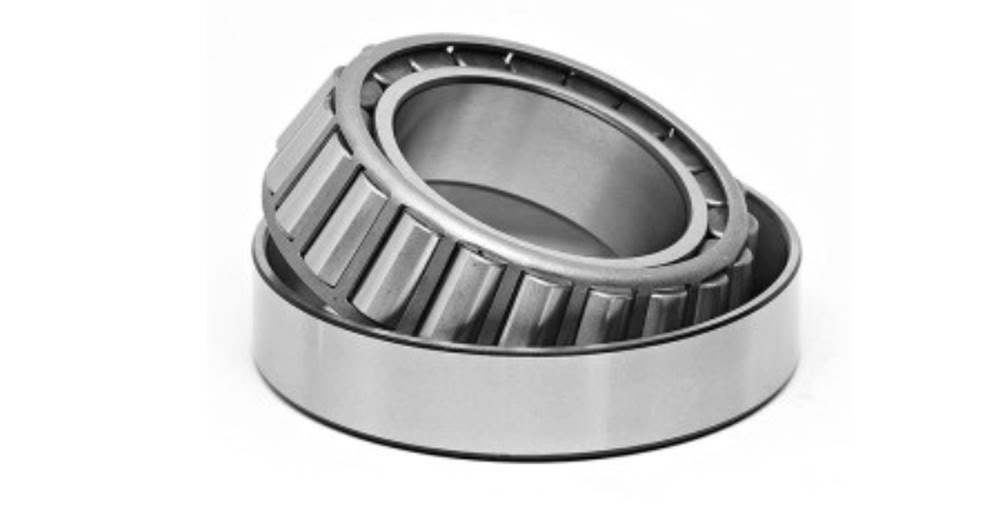

Головна відмінність такого підшипника — тіла кочення у формі усічених конусів, розміщені під кутом до осі вала. Доріжки на внутрішньому й зовнішньому кільцях також конічні, і всі вони сходяться в одній уявній точці на осі обертання. Ця геометрія — не декоративна деталь, а основа принципу роботи.
Завдяки нахилу роликів навантаження розподіляється не лише поперек, а й уздовж осі. Що більший кут конуса, то вищу осьову складову здатний прийняти підшипник. Конічні кільця можна розділяти: внутрішнє кільце з роликами й сепаратором (конус) знімається окремо від зовнішнього кільця (чашки), що спрощує монтаж і регулювання.
Які навантаження сприймає конічний підшипник
Ключова перевага конструкції — робота з комбінованим навантаженням, тобто одночасною дією радіальних і осьових сил. Один підшипник виконує роботу, для якої в інших випадках знадобилося б поєднання двох різних типів.
Важливо враховувати, що одинарний конічний підшипник сприймає осьову силу лише в одному напрямку. Тому їх майже завжди встановлюють парою — дзеркально, назустріч один одному. Така схема фіксує вал з обох боків і дозволяє регулювати зазор, стискаючи або розводячи підшипники під час складання вузла.
Де застосовуються такі підшипники
Сфера застосування конічних підшипників охоплює вузли, де поєднуються обидва типи навантажень:
- Редуктори — особливо з конічними та черв’ячними передачами, що самі генерують осьове зусилля.
- Маточини коліс — автомобільна, вантажна й причіпна техніка, де вал навантажений і вагою, і боковими силами в поворотах.
- Промислові приводи — вали з шестернями, зірочками та шківами під комбінованим навантаженням.
- Сільськогосподарська техніка — вузли, що працюють у запиленому середовищі з ударними навантаженнями.
Для вузлів із комбінованим навантаженням застосовують роликові конічні підшипники, підібрані за розмірами та режимом роботи, — у каталозі PROM-UA ГРУП представлені типорозміри під різні класи обладнання, що спрощує зіставлення варіантів.
Як правильно підібрати підшипник
Підбір конічного підшипника вимагає врахування кількох параметрів разом, а не лише посадкового діаметра.
| Параметр | На що впливає |
| Розміри (d, D, ширина) | Посадка на вал і в корпус |
| Напрямок і величина навантаження | Кут конуса, схема установлення |
| Частота обертання | Гранична швидкість, нагрів |
| Посадка | Натяг або зазор у з’єднанні |
| Робочий зазор | Ресурс і плавність ходу |
Особливу роль відіграє співвідношення радіальної та осьової сил: воно визначає потрібний кут конуса. Що більша осьова складова — то крутіший кут. Посадку добирають залежно від того, яке кільце обертається: обертове кільце зазвичай ставлять із натягом, нерухоме — з невеликим зазором.
Монтаж і регулювання
Конічні підшипники чутливі до правильного зазору, тому їх не просто запресовують, а регулюють під час складання. Надмірний натяг спричиняє перегрів і заклинювання, надмірний зазор — люфт, вібрацію та ударні навантаження на ролики.
Регулювання виконують, стискаючи парні підшипники до потрібного моменту або встановлюючи розрахункові прокладки чи регулювальну гайку. Кільця запресовують рівномірно, без перекосів, прикладаючи зусилля лише до того кільця, яке насаджують. Після складання вал має обертатися плавно, без відчутного люфту та закусування.
Ознаки зношення
Зношений конічний підшипник подає кілька характерних сигналів, які легко розпізнати вчасно:
- Шум — гул, хрускіт або періодичне клацання під час обертання.
- Нагрівання — вузол гріється сильніше за норму навіть під помірним навантаженням.
- Люфт — поява відчутного осьового чи радіального зазору у валі.
- Вібрація — биття, що передається на корпус і сусідні деталі.
Поява цих ознак означає, що зазор вийшов за допустимі межі або доріжки кочення пошкоджені. Зволікання із заміною призводить до руйнування сепаратора й пошкодження вала та посадкових поверхонь.
Висновок
Роликовий конічний підшипник — оптимальне рішення для вузлів із комбінованим навантаженням: редукторів, маточин, приводів і сільгосптехніки. Щоб підбір був точним, слід визначити розміри, співвідношення радіальної та осьової сил, робочу швидкість і тип посадки, а під час монтажу — правильно виставити зазор. Уважне ставлення до цих деталей забезпечує вузлу плавний хід і передбачуваний ресурс без передчасних поломок.
